L'ÉVOLUTION DE L'ÉCLAIRAGE

Découvrez l'évolution des lanternes d'éclairage public et les différents domaines d'application.

Découvrez également les différentes lampes et sources lumineuses du début de l'éclairage à aujourd'hui.

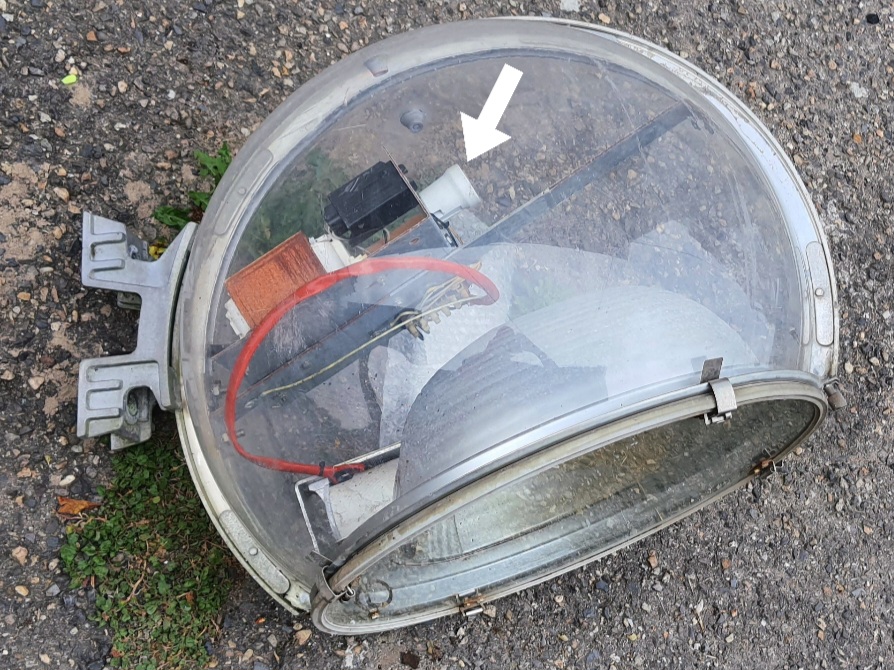

COMMENT FONCTIONNE UNE LANTERNE avec lampe à décharge ?

Voici un exemple de ce que l'on retrouve dans une lanterne pour le fonctionnement d'une lampe type Sodium Haute Pression de 100 W.

Quel est le rôle de chacun de ses éléments ?

1 : LE BORNIER D'ALIMENTATION

Il permet de raccorder le câble d'alimentation à la platine.

Parfois, celui ci est débrochable, assurant ainsi une

meilleure sécurité lors d'un dépannage.

2 : LE CONDENSATEUR

Il jour un rôle d'anti-gaspillage d'électricité en limitant les

consommations inutiles et s'assurer que tout l'énergie sert à

produire la lumière.

3 : LE BALLAST ou SELF

Une fois la lampe allumée, Il limite la quantité de courant

pour éviter qu'elle ne grille et assurer son bon fonctionnement.

4 : L'AMORCEUR

Comme un allume gaz de cuisinière, il crée une grosse

étincelle au début pour forcer la lampe à s'allumer.

Une fois la lampe allumée, il ne sert plus.

5 : LA DOUILLE et LA LAMPE

La douille permet de fixer la lampe qui produit ensuite la

lumière, comme à la maison !

3

2

5

1

4

Tout cela s'alimente à partir d'un réseau classique de 230-240 Volts.

CAS PARTICULIERS : Il se peut que l'amorceur soit intégré directement dans la lampe (poudrée et ovoïde). Pour cela, il est important de contrôler la référence de lampe.

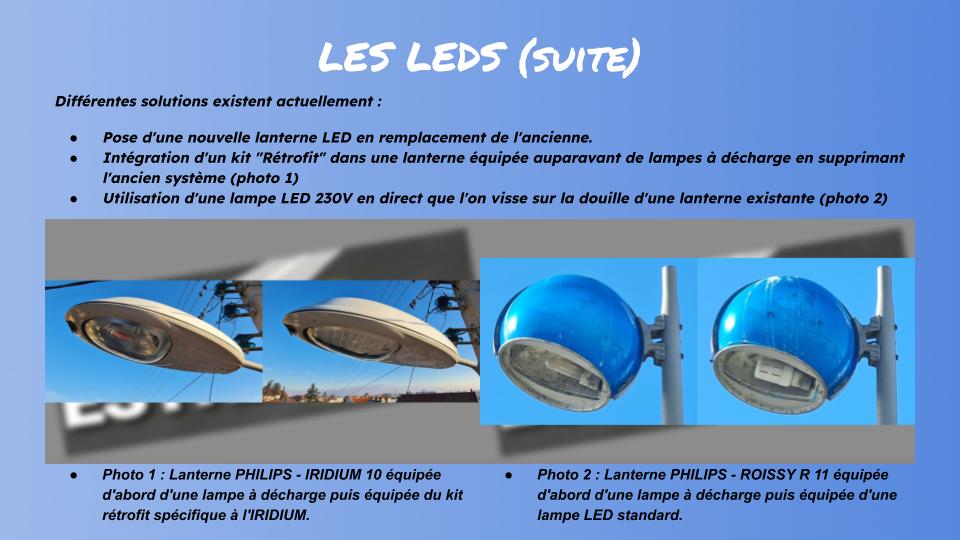

COMMENT FONCTIONNE UNE LANTERNE à Led (Diodes Electro Luminescentes) ?

à compléter...

COMMENT L'ÉCLAIRAGE PUBLIC À T'IL ÉVOLUÉ AU FIL DU TEMPS ?

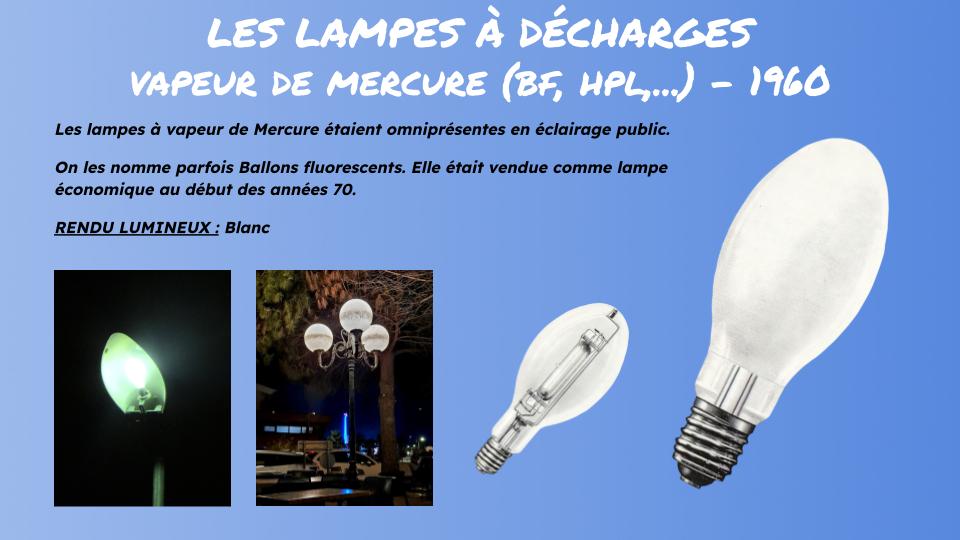

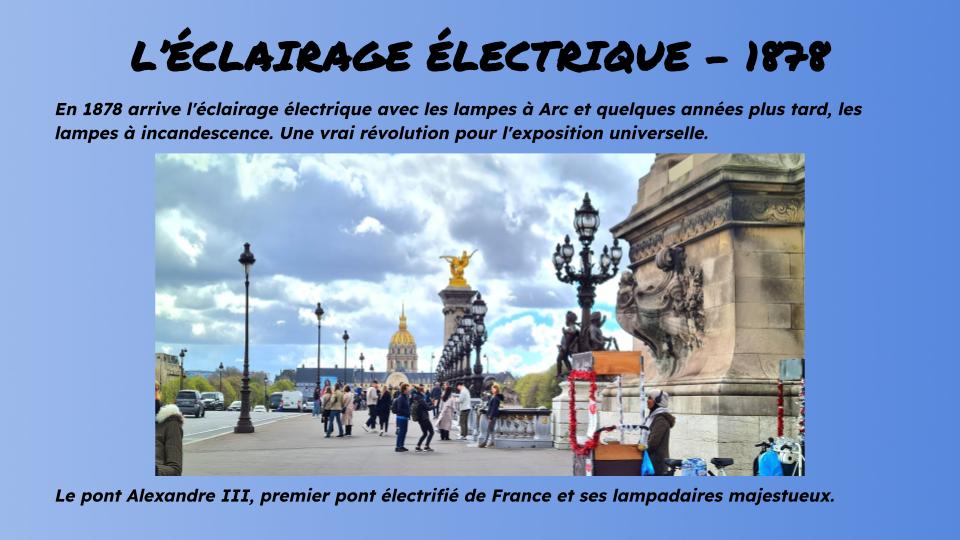

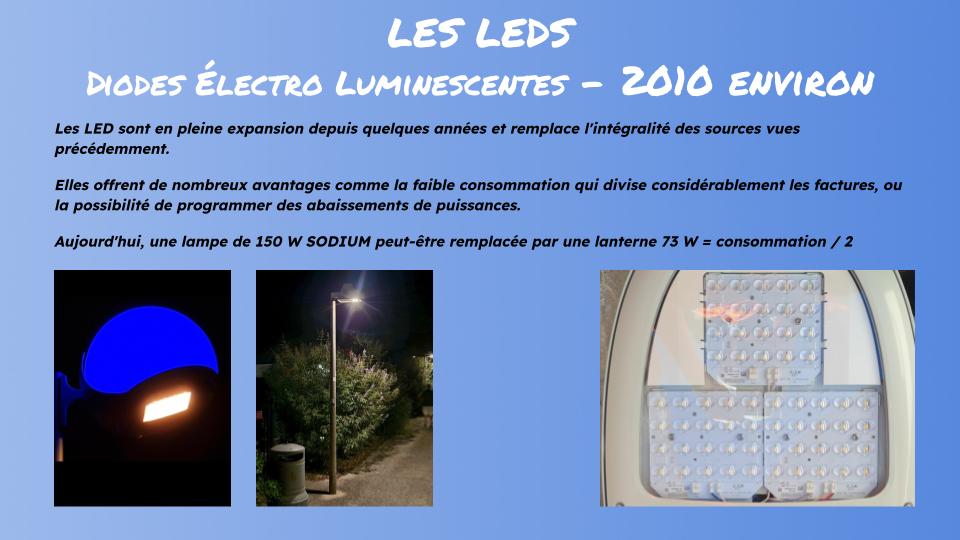

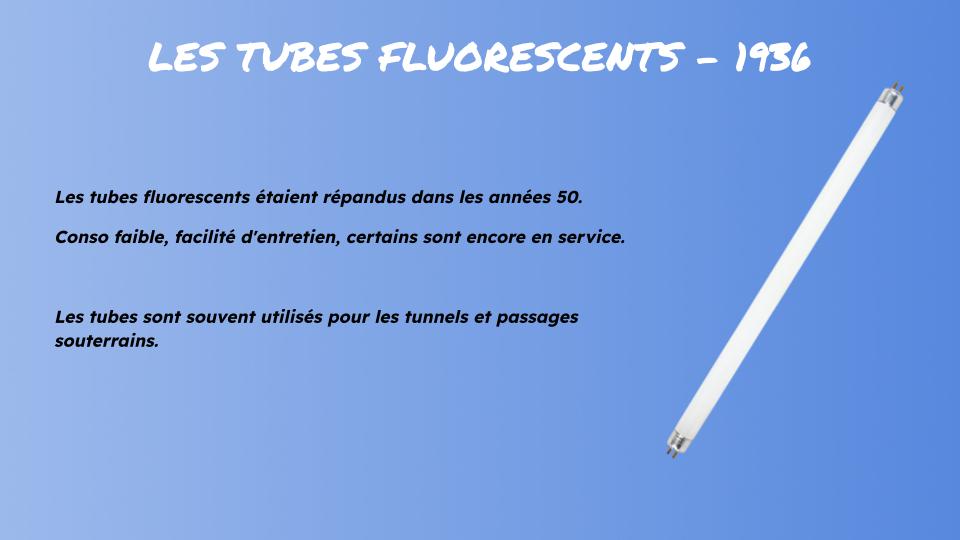

Les sources lumineuses au fil du temps...

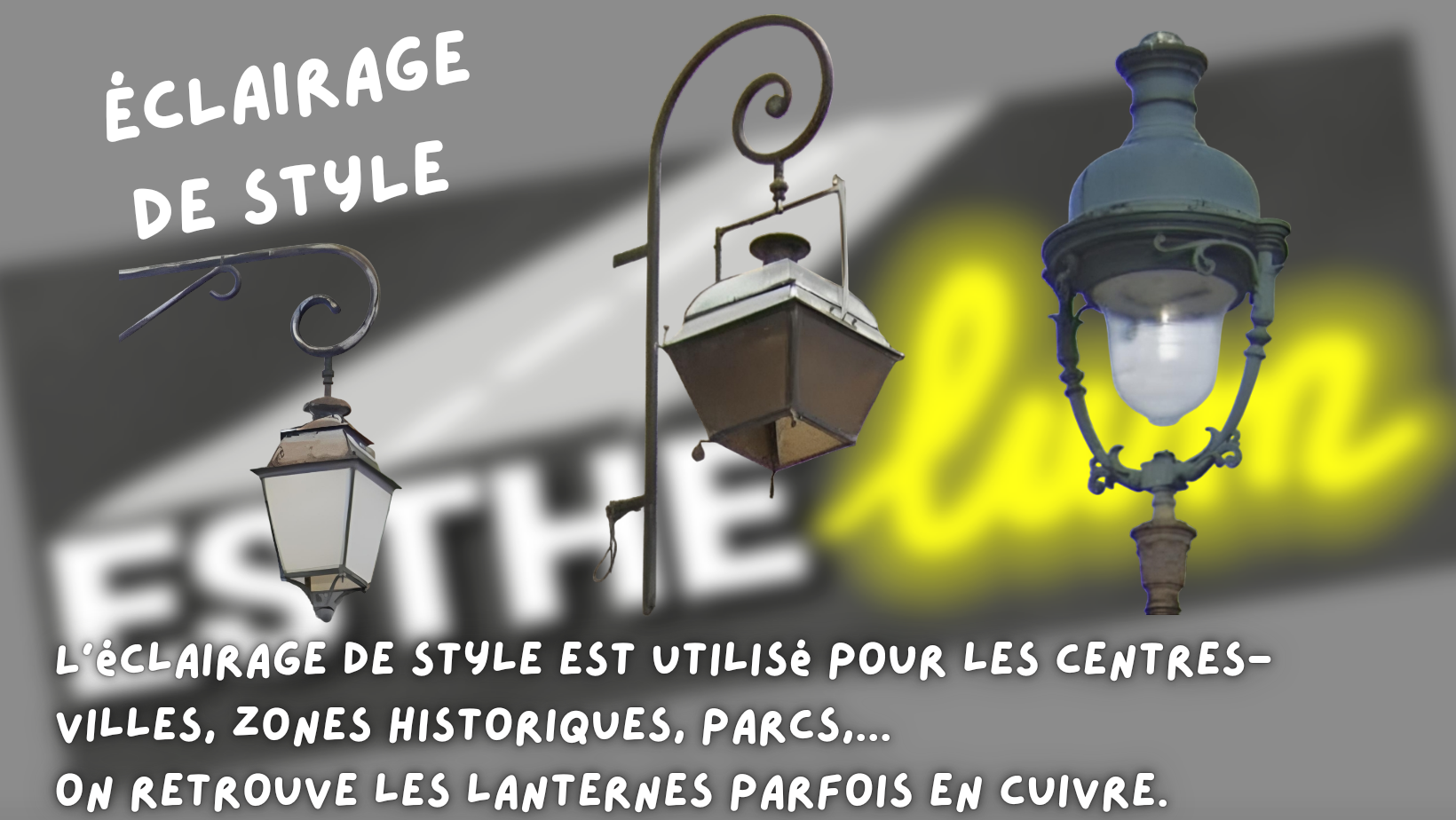

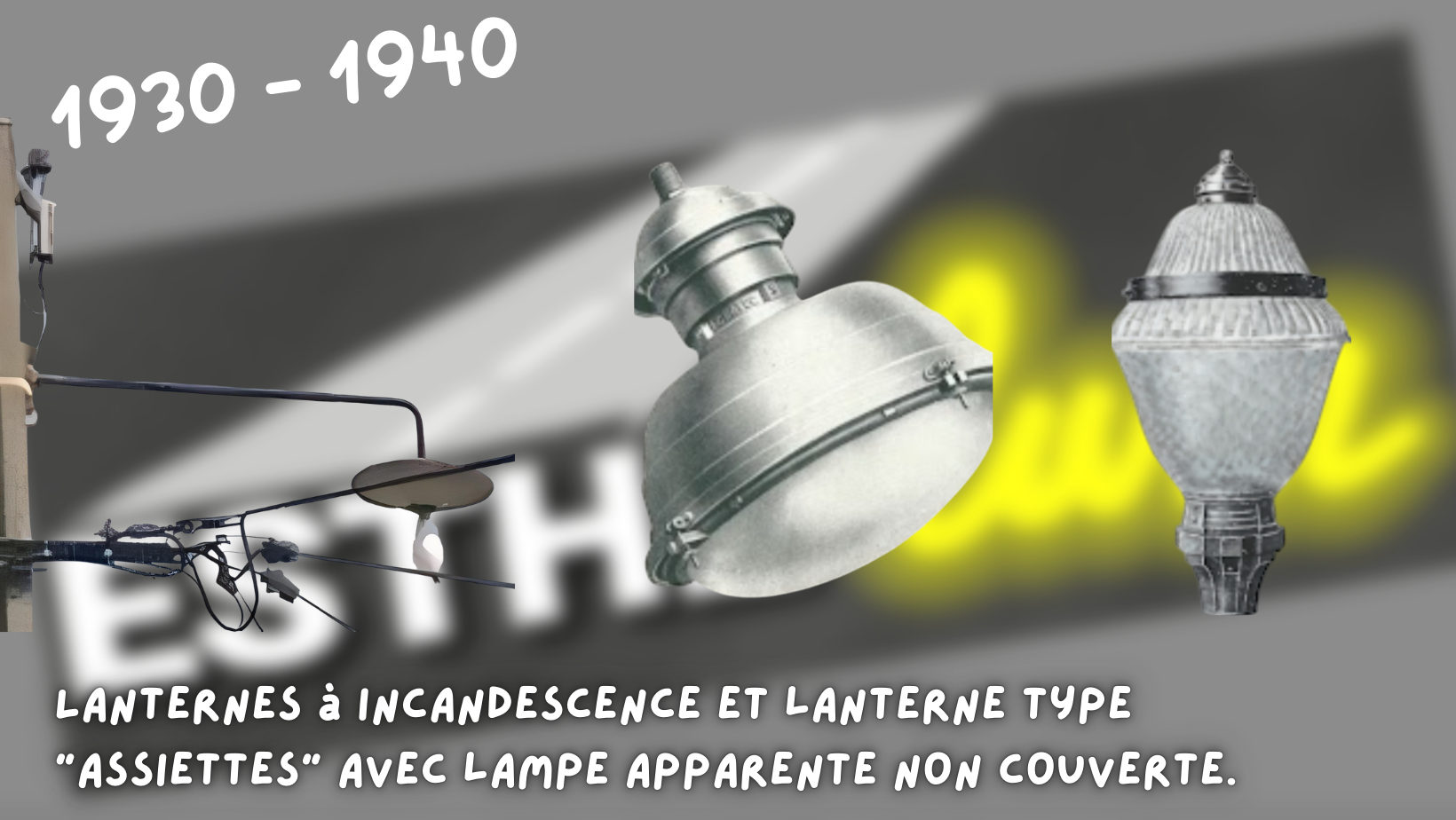

Évolution esthétiques des lanternes avec le temps.

L'éclairage public était peu développé avant les années 70. Il existait peu de gammes de lanternes et la vente semblait principalement se faire sur de l'éclairage faible puissance. Il y avait de nombreux fabricants locaux étant donné que les transports n'étaient pas aussi importants qu'aujourd'hui.

À cette période, les villes s'agrandissent et de nouveaux axes routiers sortent de terre. Cela a été l'occasion de concevoir de nouvelles lanternes aux formes diverses pouvant s'adapter à chaque milieu. On retrouvait principalement des lanternes toutes en aluminium appelées plus communément "les gamelles". Ensuite sont apparus les capots en plastique pour plus d'esthétique, venant couvrir la partie en aluminium. Pour assurer la solidité de ces derniers, ils étaient renforcés avec de la fibre de verre. Cependant, l'inconvénient est que la mousse végétale trouve son confort sur ces fibres et les lanternes s'encrassent rapidement.

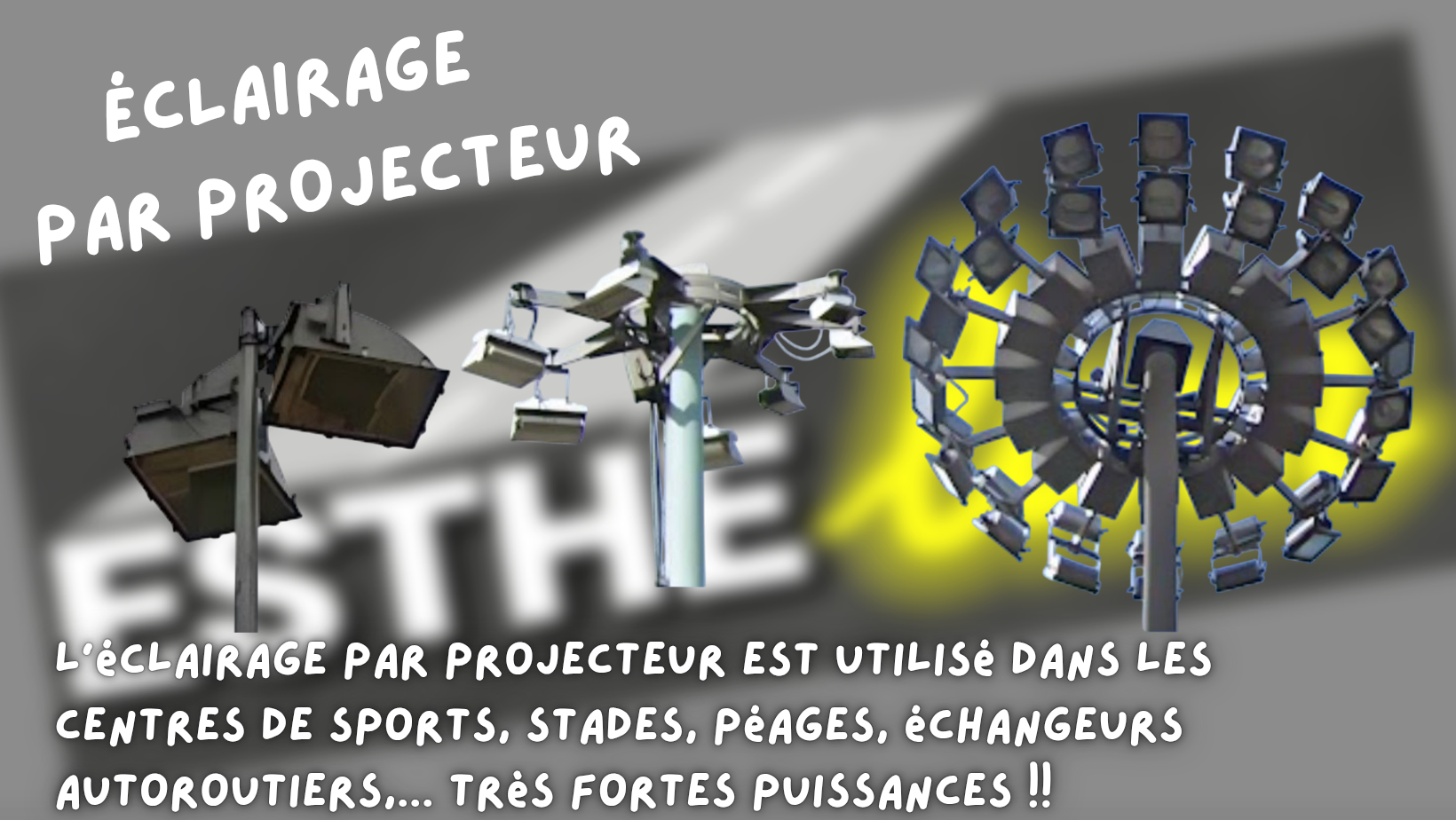

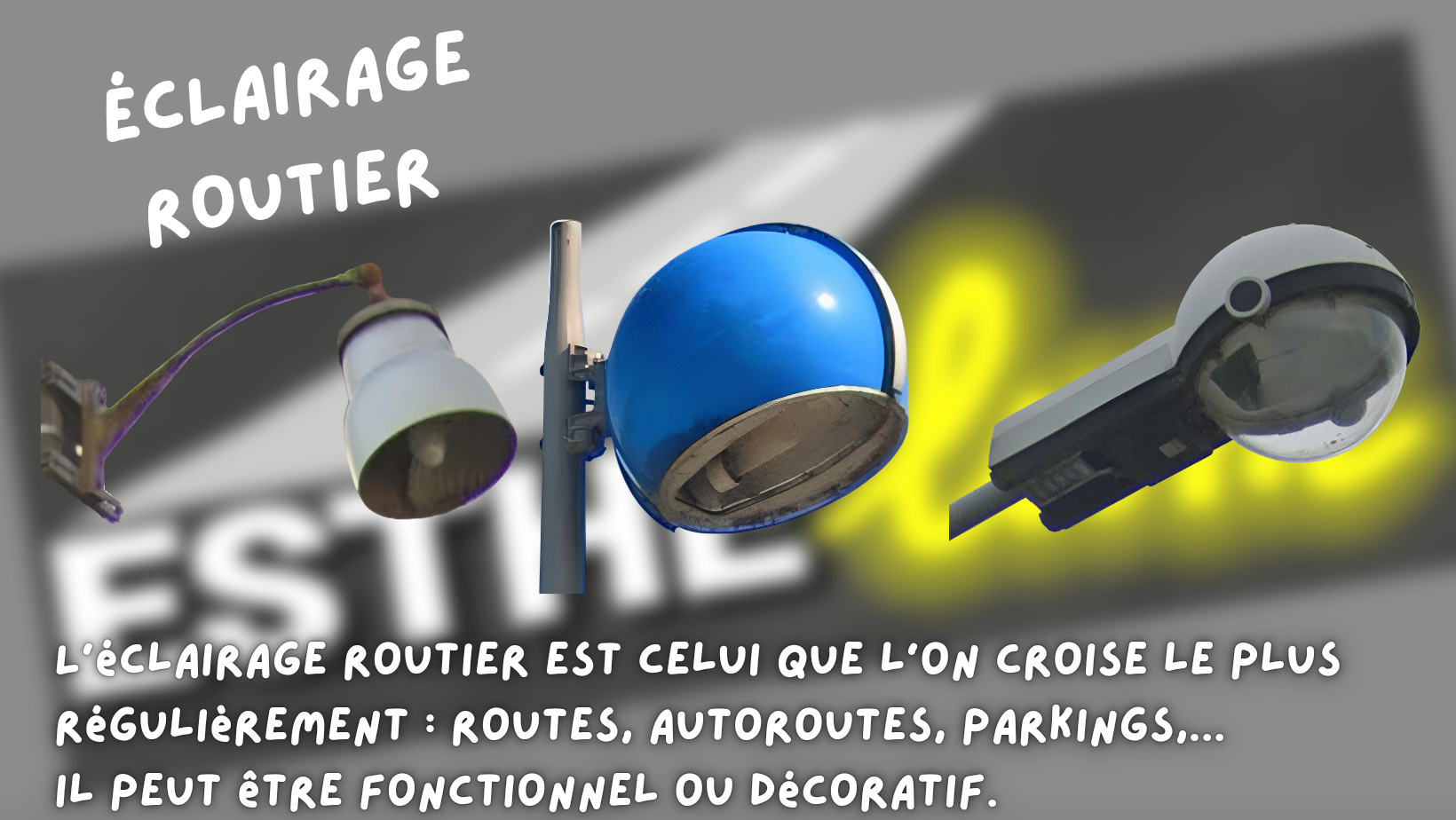

Types d'installations

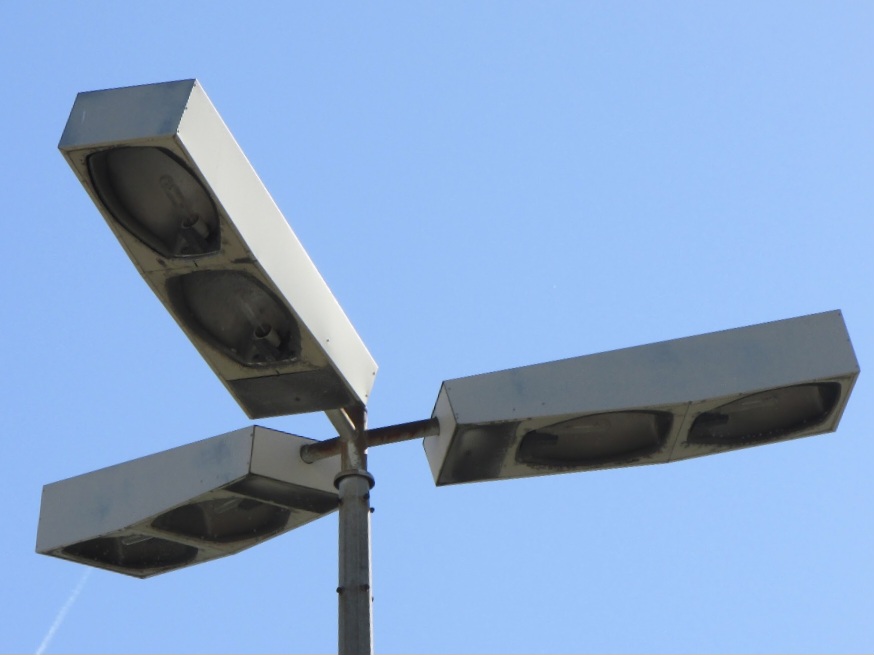

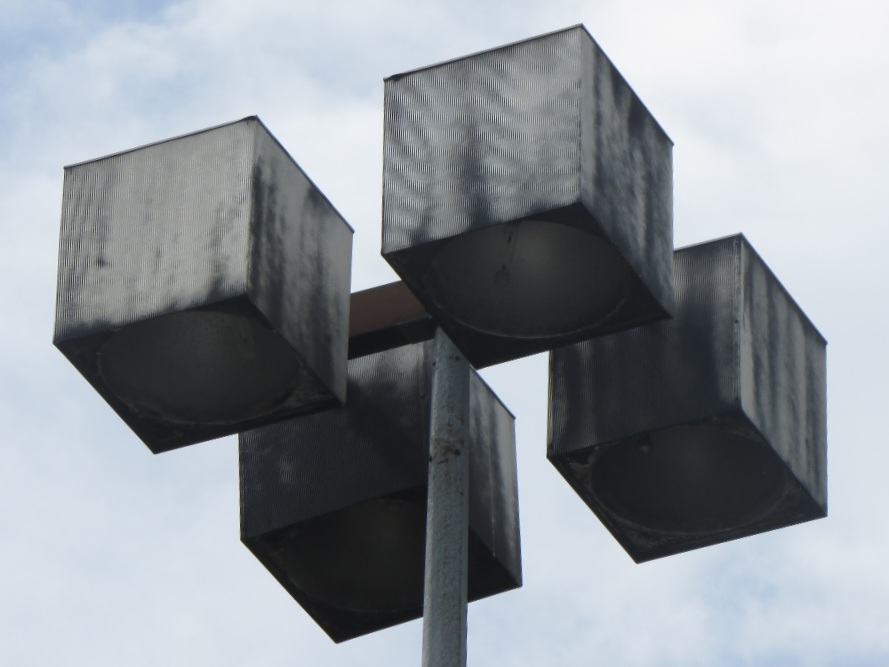

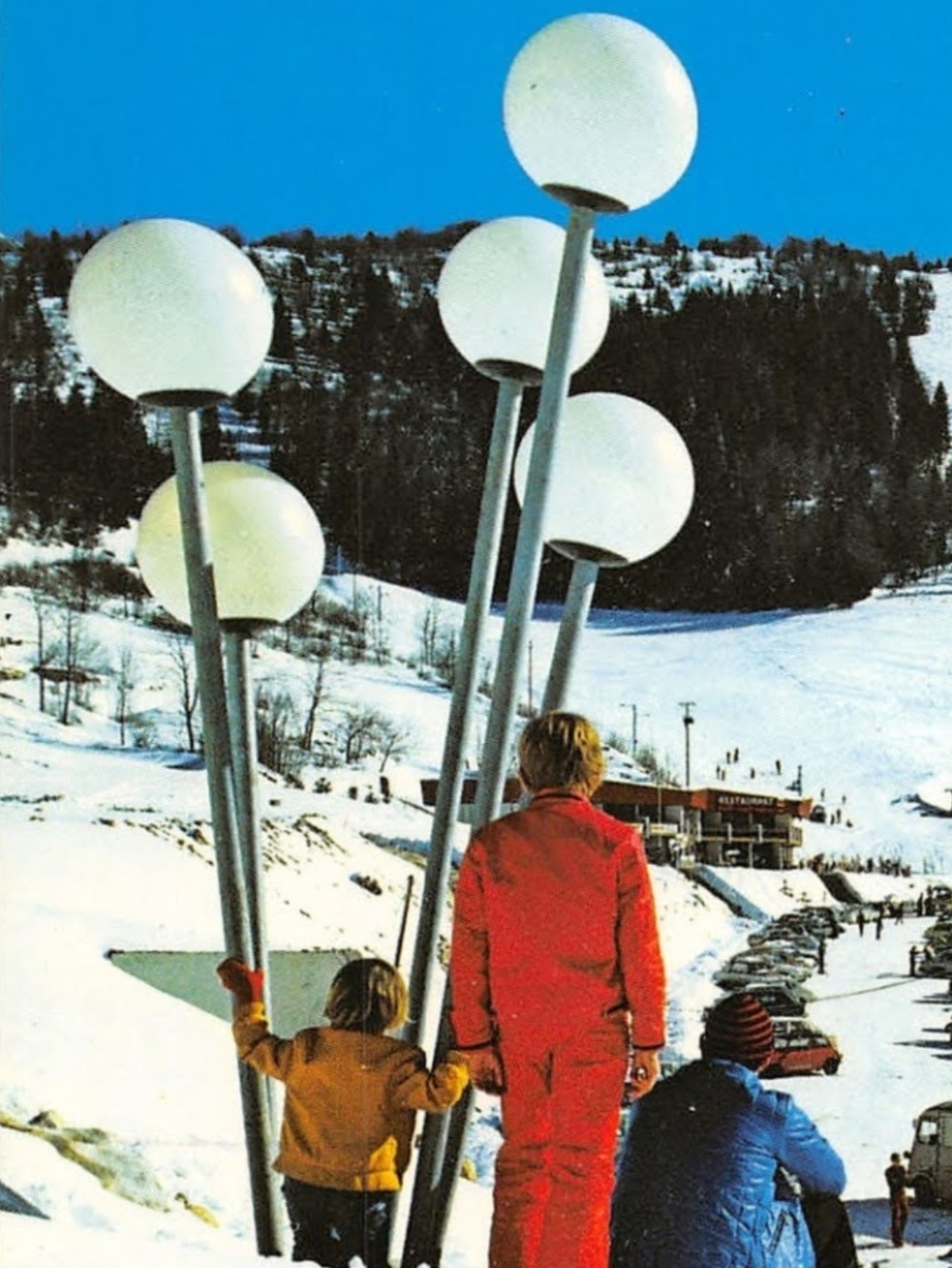

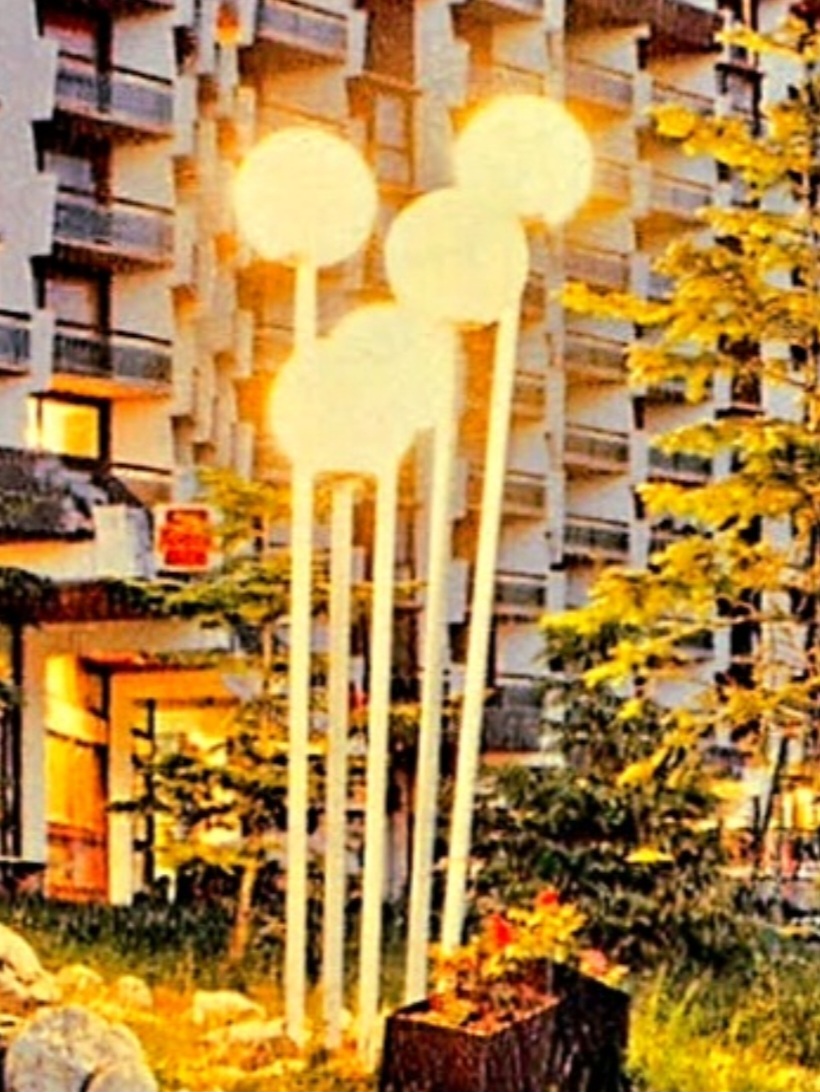

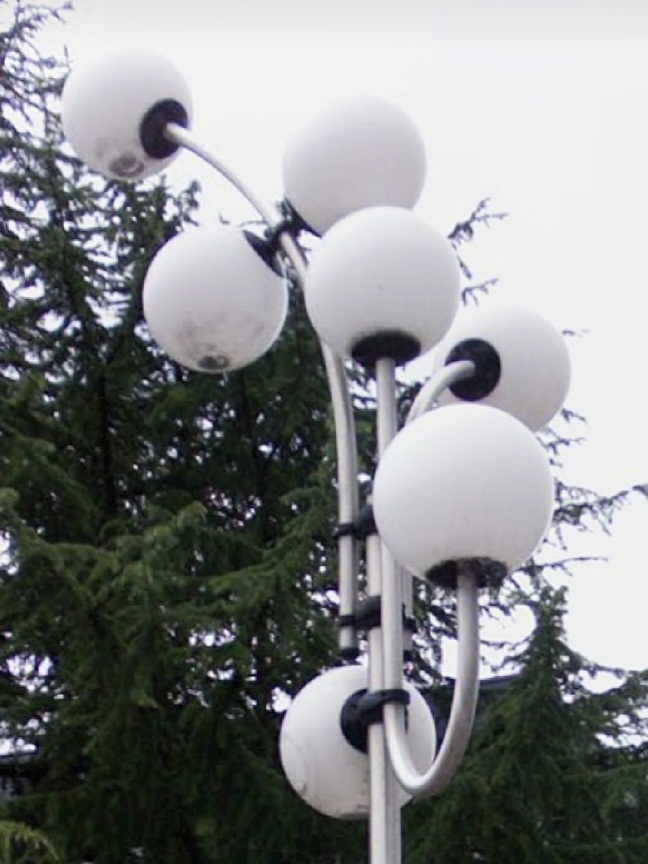

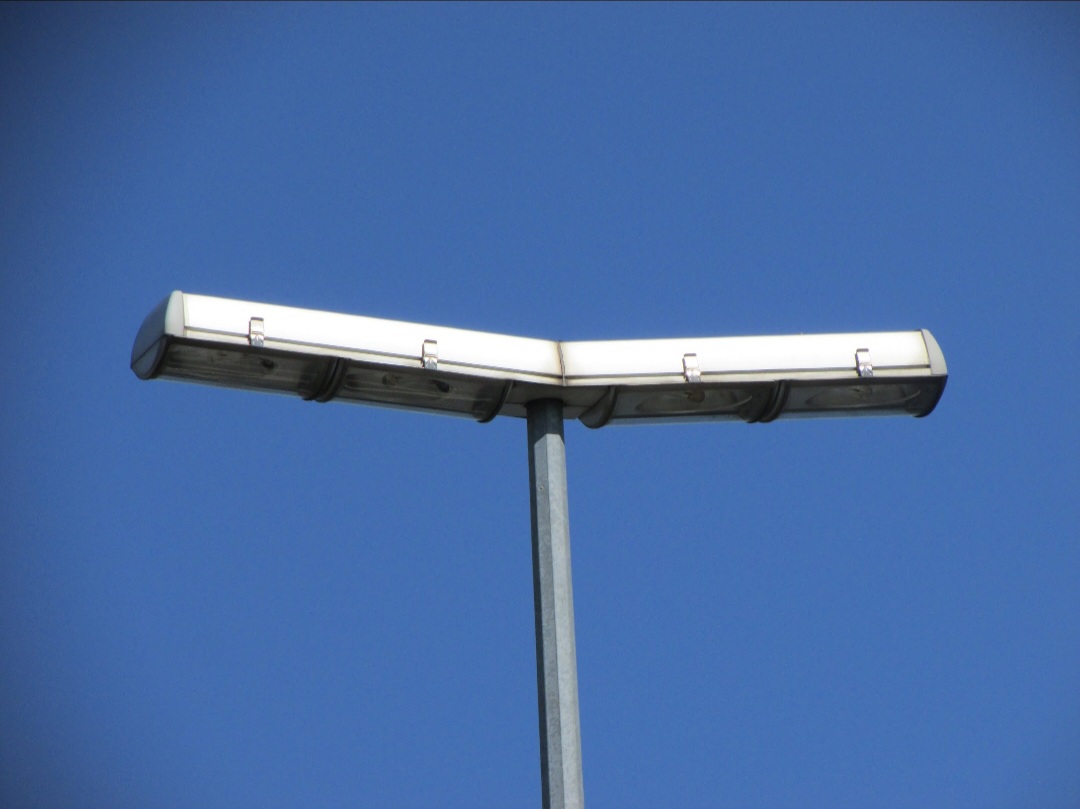

L'éclairage public était une touche importante dans la beauté de l'urbanisme. Cela fut l'occasion de tester certaines choses comme des bouquets de boules blanches où l'on pouvait en trouver parfois 5 ou plus sur un même support. On pouvait parler de la folie des grandeurs. Il y avait également des lanternes très volumineuses et certaines pouvaient accueillir deux lampes de fortes puissances.

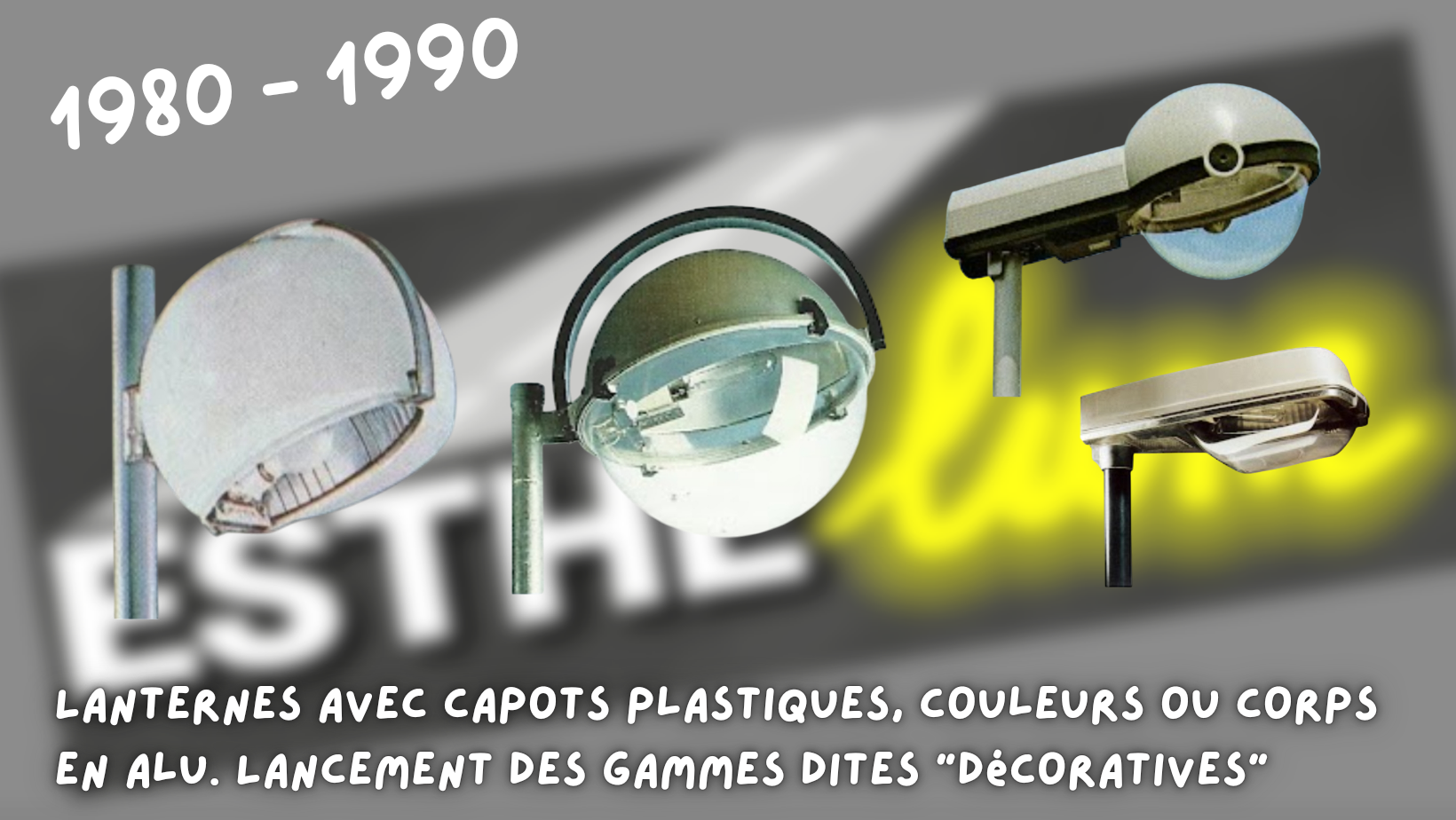

Les années 80-90 ont été mouvementées. Le matériel vieillissant commence à être remplacé et arrivent les capots sans fibres de verre. Ils sont moins coûteux et moins salissants. C'est dans cette période qu'il devient possible de mettre de la couleur sur nos lanternes pour les personnaliser aux couleurs des villes.

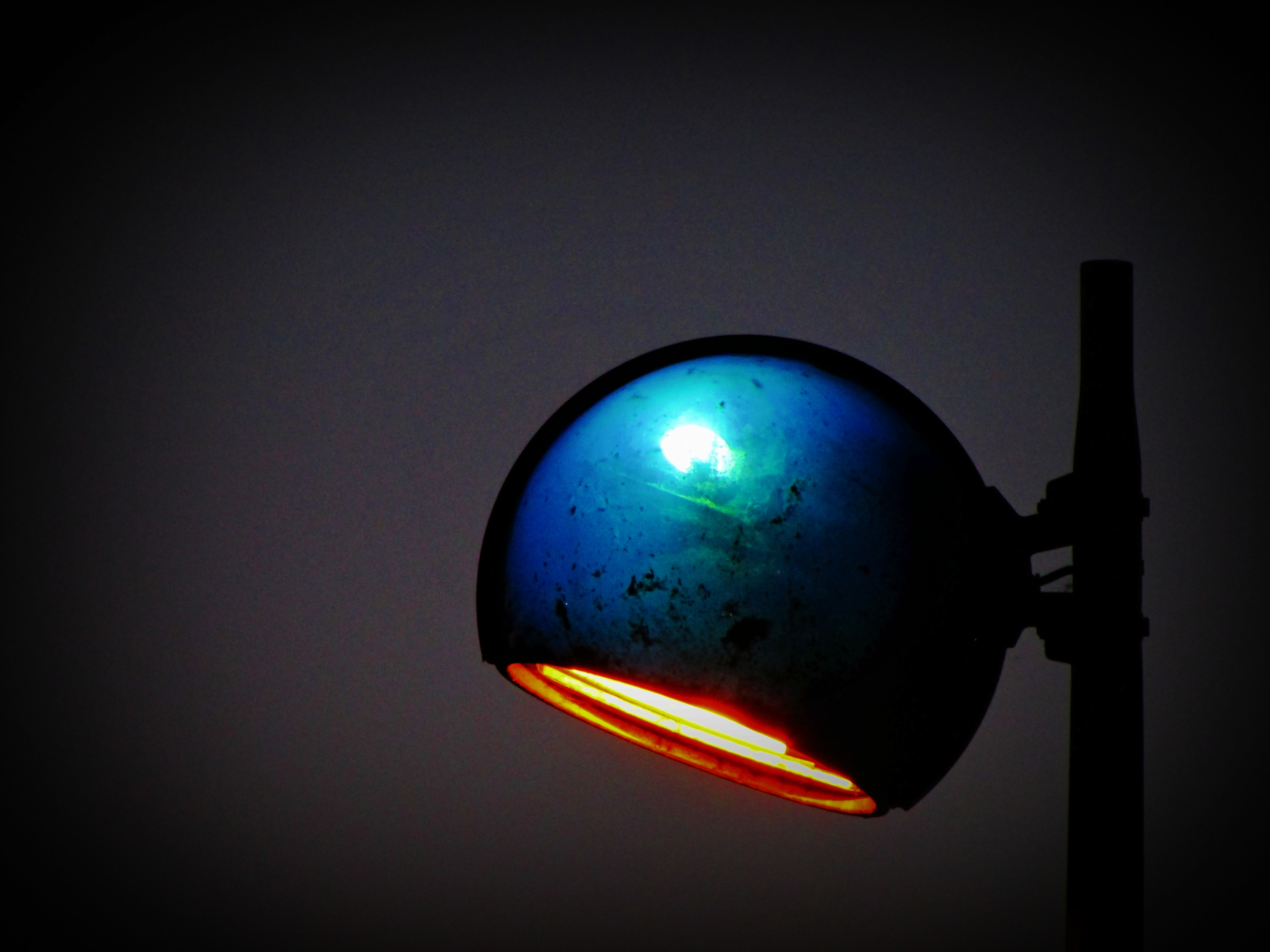

Certains modèles permettaient d'intégrer une lampe supplémentaire de basse puissance pour rendre le dôme ou le capot lumineux, comme c'est le cas des lanternes ROISSY de Philips qui ont également eu une fonction de balisage pour les voies et parkings de l'aéroport de Roissy Charles de Gaulle.

Certaines lanternes, comme la gamme ROISSY, ont été commercialisées pendant plus de 40 ans. Des améliorations et des options ont été ajoutées au fur et à mesure pour assurer la continuité de leur commercialisation et leur adaptation à de nouvelles installations.

En éclairage public, il existe deux types de réseaux.

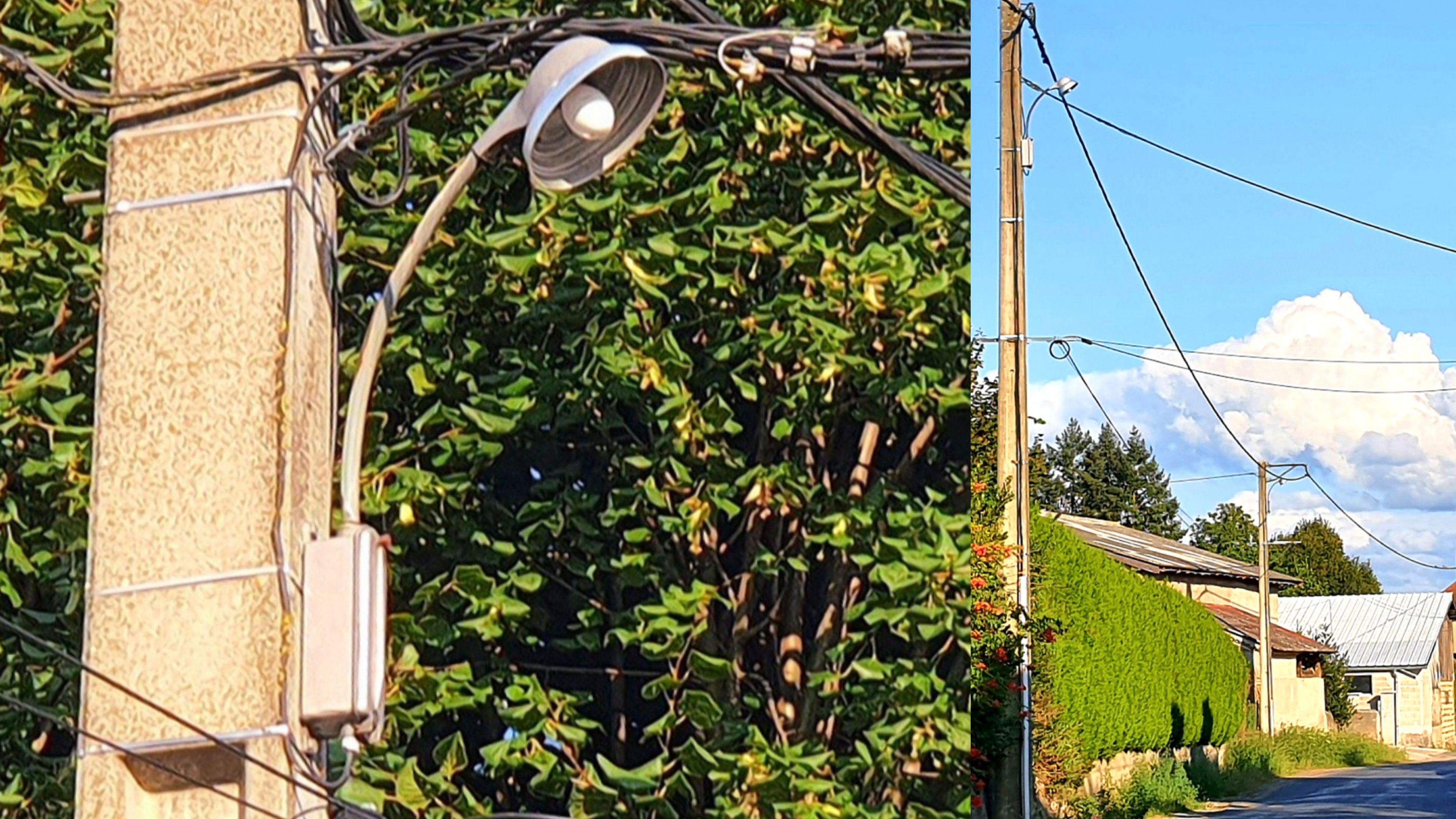

► Le réseau aérien : un câble torsadé isolé ou des fils nus circulent sur les poteaux en bois ou en béton. Peu à peu, ce système très courant disparait pour des raisons esthétiques.

► Le réseau souterrain : des câbles qui circulent dans des gaines spécifiques et relient les mâts d'éclairage

Lanterne "ROISSY"

LES GAMMES DE LANTERNES

On peut parler parfois de gammes de lanternes comprenant différentes tailles d'une même série.

C'est le cas de la gamme PILOTE par exemple, qui comprend 3 principaux modèles :

PILOTE T1 : petites voies
PILOTE T2 : voies moyennes
PILOTE T3 : grandes voies, autoroutes, ronds-points

À cela vient s'ajouter la lanterne PILOTINE, similaire à la PILOTE T1 mais destinée aux voies piétonnes,

lotissements. La vasque opaque permet de donner un éclairage "d'ambiance" sans être trop agressif.

La spécialité d'HOLOPHANE-EUROPHANE était de proposer deux types d'optiques pour chaque gammes de lanternes :

Une optique en aluminium : Classique et moins coûteuse mais ayant une durée de vie plus limitée (corrosion).
Une optique en verre : Plus coûteux mais bien plus solide dans le temps.

LES FABRICANTS ET LES MODÈLES SIMILAIRES

Pourquoi certaines lanternes présentent plusieurs noms de fabricants ?

Comme toute chose, les fabricants évoluent.

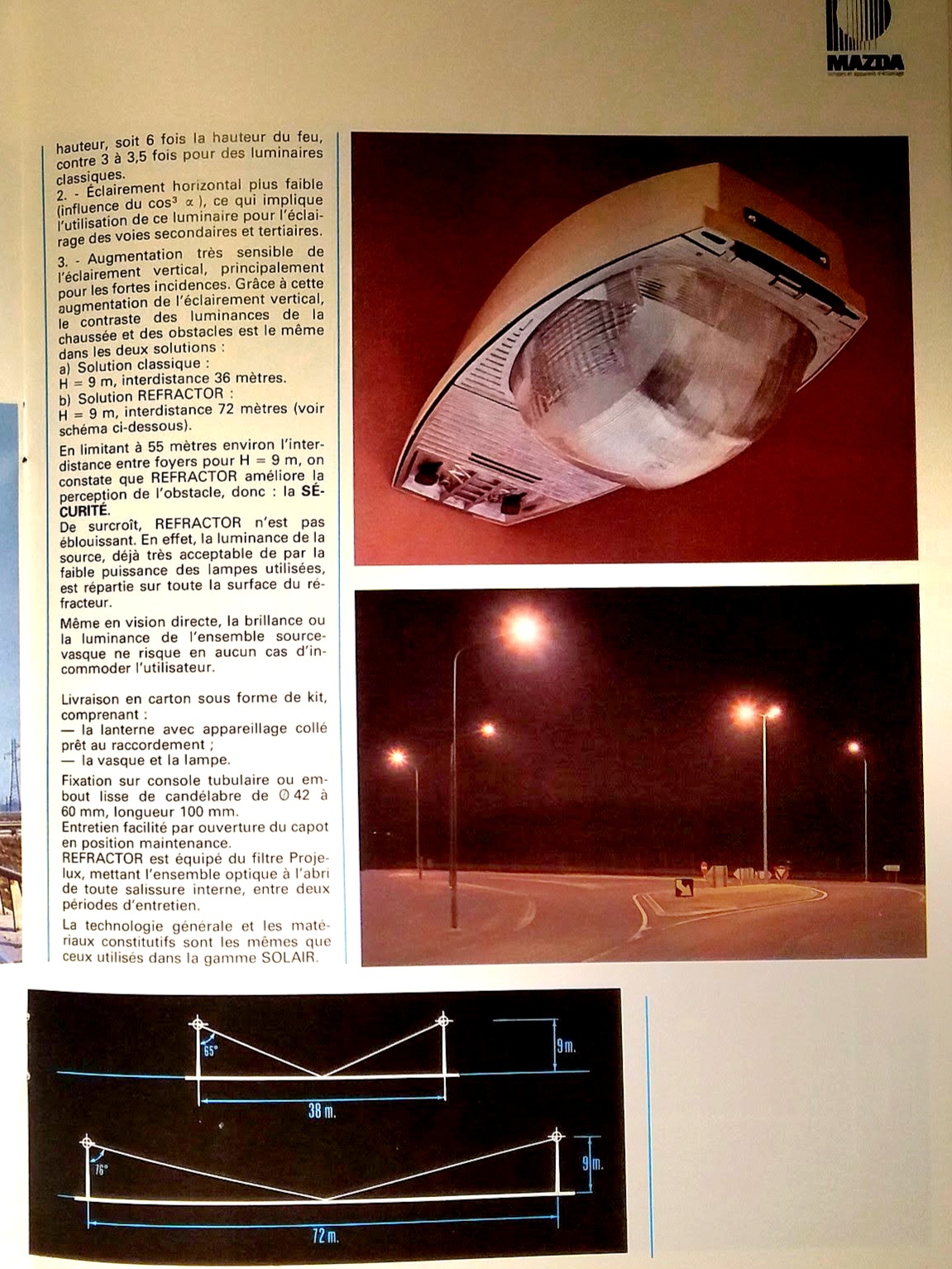

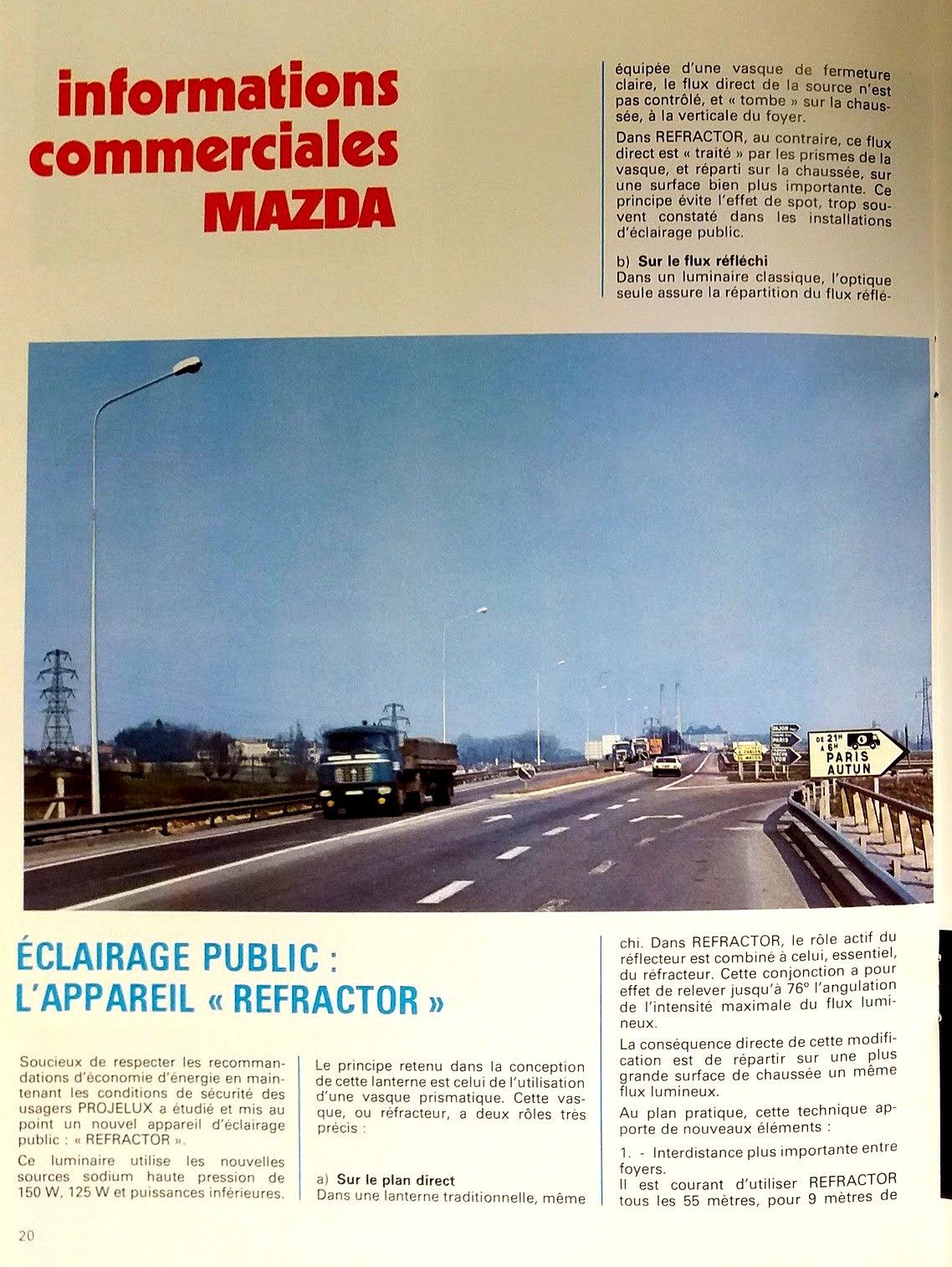

Exemple : La gamme de lanternes COMÈTE a été dessinée au début des années 80 dans les bureaux de la société PROJÉLUX qui a fusionné avec MAZDA au début des années 70.

Le nom PROJÉLUX, présent sur les catalogues, disparaît quelques temps après la commercialisation de la gamme COMÈTE.

Durant les années 90, les fabricants PHILIPS et MAZDA commencent à travailler ensemble et sortent tous deux des lanternes similaires, telles que MALAGA / JUNIOR ou encore MASSILIA / MODULA.

Certains détails permettent de les différencier, à vous d'avoir l'œil !

En revenant sur la COMÈTE, en 2012, la société MAZDA est définitivement absorbée par PHILIPS qui continue la production de la gamme pendant quelques années avant sa disparition.

C'est pourquoi certaines COMÈTE sont dotées d'une étiquette MAZDA et, plus rarement, PHILIPS.
